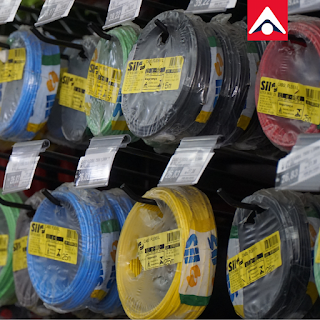

FIOS E SUAS CORES - PARA QUE SERVEM?

Você provavelmente já deve ter acompanhado algum filme em que o personagem precisa cortar um fio de determinada cor para desativar uma bomba. A dúvida, geralmente é qual cabo cortar: o vermelho ou o verde? Pode até parecer ficção, mas o que as representações cinematográficas trazem é bem real quando falamos de fios elétricos: eles se apresentam numa tabela de cores, cada um com uma função específica.

Por isso, quem trabalha com eletricidade ou até mesmo pessoas leigas, mas que buscam entender mais sobre esse mecanismo, precisa conhecer o significado da tabela de cores dos fios elétricos para redes de baixa tensão. E é disto que vamos tratar.

NBR-5410

Há uma Norma específica, estabelecida pela ABNT, sobre as cores a serem utilizadas nos fios elétricos em todo o país: é a NBR-5410. Especificamente para instalações elétricas de baixa tensão, traz uma série de regulamentações – entre elas a tabela de cores que pontuaremos abaixo: azul-claro, verde ou verde com amarelo e preto, marrom ou vermelho.

Azul-claro: condutor neutro

Os fios de cor azul-claros são condutores neutros que contam com isolação, cabos unipolares ou veias multipolares. Segundo a Norma NBR-5410 da ABNT, as veias isoladas nessa cor, de um cabo multipolar, podem “ser usadas para outras funções, que não a de condutor neutro, se o circuito não possuir condutor neutro ou se o cabo possuir um condutor periférico utilizado como neutro” (item 6.1.5.3.1).

Verde ou verde com amarelo: condutor de proteção

O próximo cabo que contém as colorações verdes ou, em determinados casos, verde com amarelo, é especificamente condutor de proteção. Esse você pode encontrar, por exemplo, no seu chuveiro – é conhecido comumente como ‘fio terra’. Eles atuam, também na isolação do condutor, do cabo unipolar ou na veia do cabo multipolar. A NBR-5410, no seu item posterior ao azul-claro, estabelece todas as diretrizes apresentadas acima (item 6.1.5.3.1).

Vermelho, Marrom e Preto: condutores fases

Apesar de a coloração não ser regulada normativamente pela NBR-5410, os condutores fases geralmente são apresentados nas cores: preto, vermelho e marrom. Podem aparecer em outras tonalidades (desde que não seja o azul-claro, verde ou verde com amarelo), mas seguem determinado padrão nas instalações elétricas afora.

Condutores isolados, veias cabo multipolar e cabo unipolar se encaixarão nessa categoria de condutores fases. Para a ABNT, estes elementos estão descritos nos itens 6.1.5.3.1, 6.1.5.3.2 e 6.1.5.3.3.

Tenha cuidado!

É importante destacar que algumas construções, principalmente mais antigas ou com falhas na instalação elétrica podem apresentar cores diferentes e, assim, trazem riscos para quem for mexer no cabeamento. Dessa forma, é imprescindível consultar o diagrama e mapa de instalação, além de fazer a medição correta de cada fio – ou, especificamente, do condutor.
